Solutions pour entraînements à crémaillère

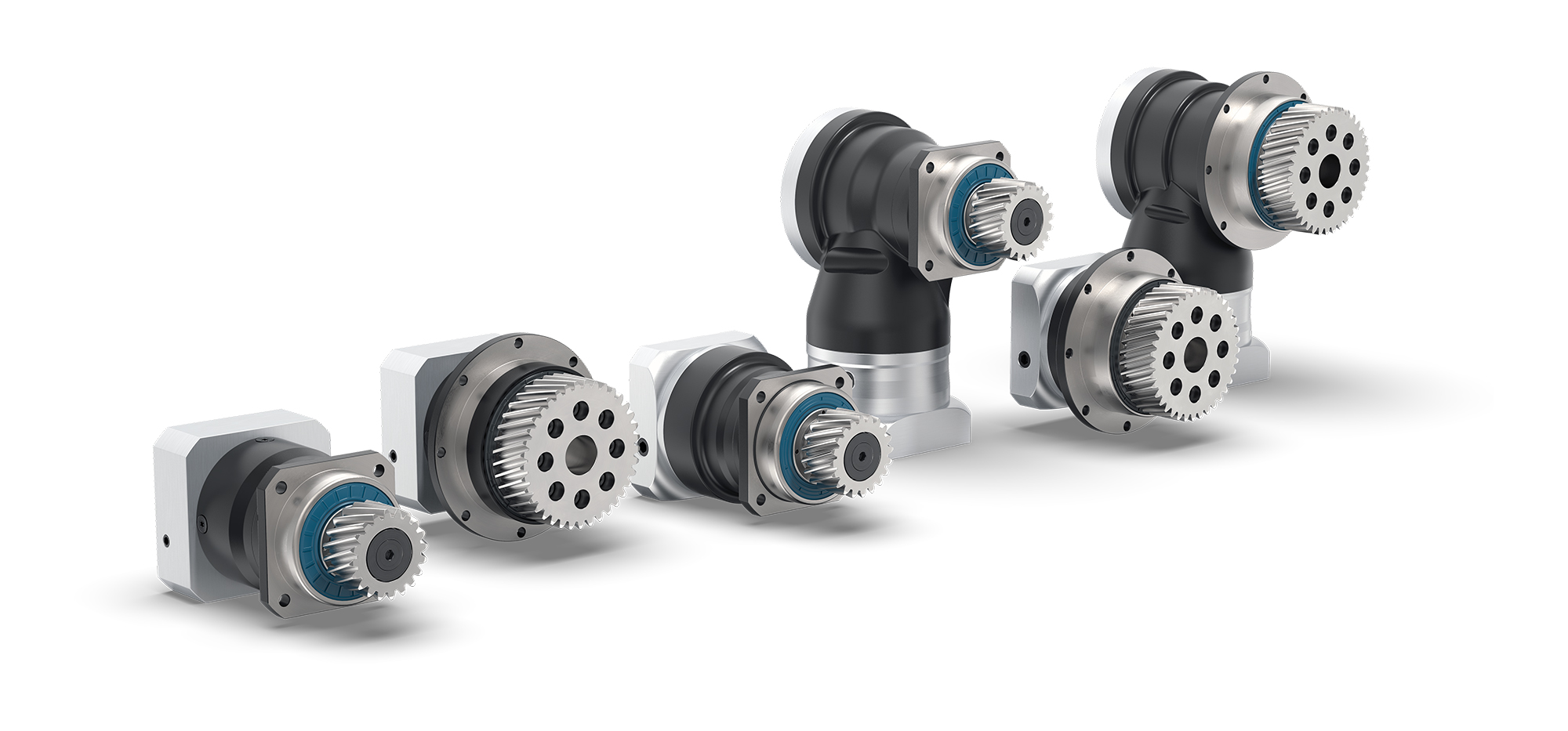

En pratique, deux types de pignons sont disponibles : le pignon PK1 est monté sur l’arbre de sortie denté du réducteur, où une denture intérieure conforme à la norme DIN 5480 assure la sécurité de liaison requise. De son côté, le pignon PM1 est conçu pour des réducteurs avec sortie à bride et doté d’une interface mécanique conforme à la norme EN ISO 9409-1. Ces deux types sont disponibles avec une denture hélicoïdale, et le modèle PK1 aussi avec une denture droite. De plus, les pignons sont disponibles dans quatre modules distincts et avec différents nombres de dents.
Le pignon en option peut être associé à un total de huit gammes de réducteurs, et notamment un réducteur planétaire coaxial à arbre de sortie (PLHE) et à bride de sortie (PFHE) de l’Economy Line, qui constitue un réducteur standard durable et performant pour un rapport qualité-prix exceptionnel. Quant à la Precision Line, qui se compose de réducteurs planétaires de grande précision, elle propose deux réducteurs planétaires coaxiaux à arbre de sortie (PSN et PLN) ou à bride de sortie (PSFN et PLFN), ainsi qu’un réducteur planétaire à renvoi d’angle pour chaque modèle (WPLN et WPSFN).
Pour en savoir plus c’est <ICI>
