Système de tronçonnage et de rainurage profond AddForceCut

La gamme de systèmes d’outils de gorge profond et de tronçonnage AddForceCut comprend un système de plaquettes auto-fixantes qui assurent stabilité et fiabilité.

Comme le démontrent les rapports d’essais Tungaloy, AddForceCut améliore le contrôle et l’évacuation des copeaux grâce à une vitesse d’avance doublée. De plus, l’utilisation d’une plaquette à une extrémité, comme pour la gamme AddForceCut, permet à l’outil de rainurer plus profondément ou de couper des barres de plus grands diamètres que les plaquettes à double extrémité.

Plaquettes disponibles

La stabilité de la plaquette est cruciale pour le tronçonnage et le rainurage profond. C’est pourquoi l’assise de la plaquette est conçue pour la maintenir avec une stabilité et une fiabilité maximales grâce à trois surfaces de contact. Par ailleurs, la convexité située sur le siège de la plaquette soutient le fond de celle-ci, ce qui permet de transférer la force de coupe accrue dans la section robuste de l’outil. Cela permet également de limiter les mouvements indésirables de la plaquette pendant l’usinage.

La silhouette de la pince supérieure du porte-plaquette est conçue dans le prolongement du profil de la face de coupe de la plaquette. Ainsi, les copeaux s’écoulent en douceur, sans obstruction, loin du point de coupe lors des opérations de gorges profondes.

Les plaquettes AddForceCut sont disponibles dans les géométries QGM et QGS pour des largeurs de rainure de 2 à 5 mm.

QGM est une géométrie polyvalente qui offre un bon contrôle des copeaux sur une large gamme de groupes de matériaux.

La géométrie QGS, quant à elle, dispose d’une arête de coupe tranchante qui génère de faibles efforts de coupe lors des opérations de rainurage de l’acier inoxydable.

Variété de porte-outils

La gamme AddForceCut propose aussi une variété de porte-outils traditionnels :

• De style monobloc pour les applications générales
• Des lames modulaires pour les applications de gorges profondes et de tronçonnage
• Des têtes de coupe BoreMeister sans vibration pour un rainurage stable des trous profonds.

D’autre part, le système d’outil de tronçonnage TungFeed-Blade offre une lame modulaire triangulaire unique à utiliser avec les plaquettes AddForceCut à une extrémité.

Comme démontré au sein des rapports d’essais Tungaloy, la gamme AddForceCut peut désormais augmenter la productivité tout en sécurité pour permettre de couper des barres jusqu’à 120 mm de diamètre.

 A propos de Tungaloy

Tungaloy est l’un des principaux fabricants mondiaux d’outils de coupe en carbure, de matériaux de friction, et d’éléments d’usure, ainsi que des produits de génie civil.

Depuis 1929, elle propose une gamme diversifiée de produits incluant les outils de coupe, les pièces d’usures, les outils de génie civil, et les matériaux de friction. Tous sont basés sur l’expertise de Tungaloy dans la métallurgie des poudres dont elle occupe aujourd’hui la place de leader sur le marché.

De son siège social situé au Japon, elle fournit ses produits partout dans le monde dans de nombreux secteurs d’activités tels que l’automobile, la construction, l’aéronautique, le médical, la production d’énergie, les infrastructures et les industries lourdes.

Tungaloy est membre du groupe IMC.

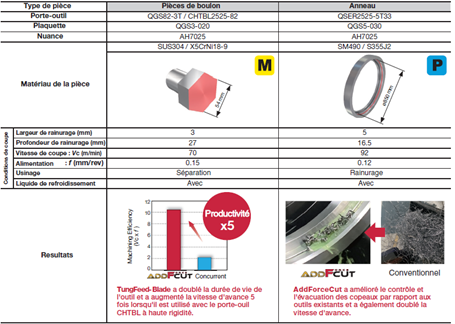

Rapport d’essai AddForceCut

Rapport d’essais AddForcecut.
