Modularité et extension de gamme des outils TungCut

Le fabricant a ajouté non seulement 50 nouveaux outils modulaires et mais aussi 21 nouvelles plaquettes. Tandis que la série TungTurn-Jet comprend désormais des porte-outils avec une nouvelle conception de sortie d’arrosage simplifiée.

Tungaloy a développé sa gamme d’outils de rainurage et de tronçonnage TungCut en ajoutant 50 nouveaux outils modulaires. Conçus pour les applications de gorges frontales, les nouveaux cartouches modulaires disposent d’un arrosage intégré pour des largeurs de rainures allant de 3 à 6 mm et des profondeurs jusqu’à 25 mm.

Pour les usinages de gorges sur le diamètre extérieur qui ne nécessitent pas toujours une capacité d’arrosage intégré coûteuse, le fabricant propose également des cartouches modulaires dans une conception plus simple et plus économique. Sans canaux de liquide de refroidissement internes, ces outils peuvent ainsi répondre aux exigences d’utilisation lors d’usinage à sec ou avec une faible profondeur de plongée.

Profilage

En ce qui concerne les outils de rainurage et de tronçonnage multifonctionnels, toujours de la famille TungCut, Tungaloy a annoncé une extension de la gamme, avec 21 nouvelles plaquettes d’une largeur de coupe de 2 mm. Celle-ci dispose de quatre géométries de plaquettes pour une largeur de coupe. La DGL est adaptée aux faibles vitesses d’avance, tandis que la DTX couvre des plages d’applications telles que l’usinage de gorges extérieures, gorges frontales et le tournage de gorges. Les géométrie DTR et STR présentent une arête de coupe à rayon complet pour les applications de profilage.

Ces nouvelles plaquettes sont proposées en trois nuances : AH7025 pour un usage général, AH8005 pour l’usinage des alliages réfractaires et KS05F, une nuance non revêtue dédiée à l’usinage des non-ferreux. Et deux géométries sont proposées avec cette extension. DGM, pour les applications de rainurage extérieur et de tronçonnage, et DGS, laquelle conserve une arête de coupe vive sur une période prolongée et de faibles efforts de coupe dans l’usinage de divers matériaux. Les deux géométries sont proposées en quatre largeurs de coupe : 3/32″, 1/8″, 3/16″ et ¼\″. Elles sont aussi disponibles dans la nuance polyvalente AH7025.

« Conception simplifiée »

Enfin, autre nouveauté : la gamme TungTurn-Jet comprend désormais des porte-outils avec une nouvelle conception de sortie d’arrosage simplifiée. La sortie de liquide de refroidissement est intégrée dans le corps et d’après les rapports d’essais, Tungaloy assure que « cette conception simplifiée est plus efficace que les porte-outils à arrosage par le biais conventionnel doté d’une buse d’arrosage réglable ou d’un ensemble de buses encombrantes ».

Matériaux exotiques

Le rapport montre que la gamme permet un contrôle plus efficace des copeaux et une durée de vie maximale de l’outil. Il a été également constaté que lorsque les nouveaux porte-outils sont utilisés avec des plaquettes de taille réduite ISO-EcoTurn, ils améliorent la productivité et l’économie lors de l’usinage de l’acier et des matériaux exotiques. La série TungTurn-Jet est développée pour le tournage extérieur, rainurage, filetage et tournage ID productifs.

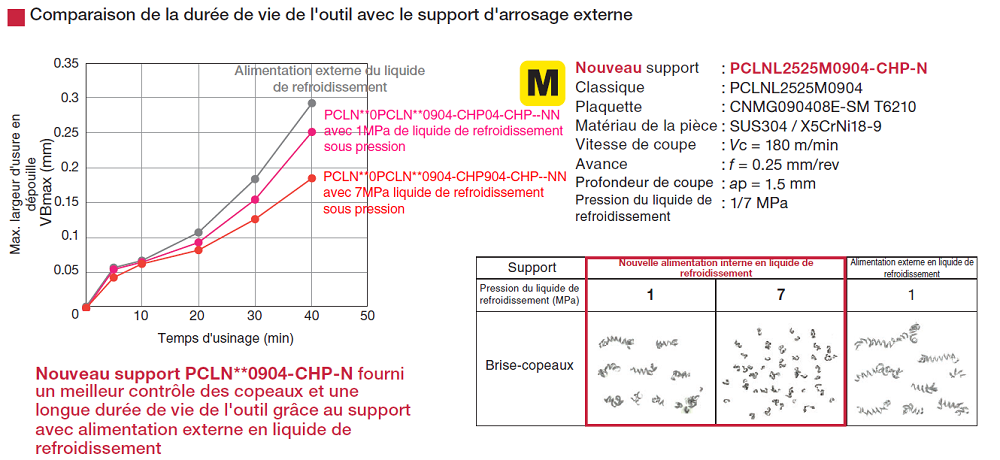

Rapport d’essai des outils TungTurn-Jet.
