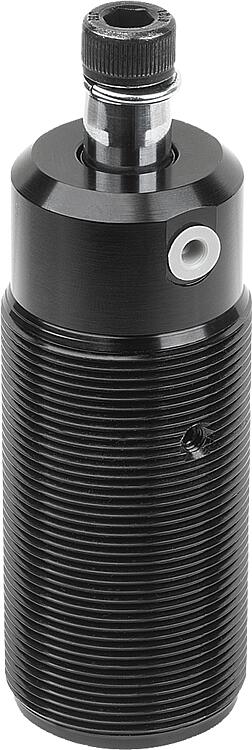

Vérin de bridage pivotant pneumatique à visser

lire plus tard

Fiche produit

Description

Les vérins de bridage pivotants pneumatiques à visser sont utilisés dans les applications où de faibles forces de serrage sont suffisantes, ou lorsqu’il faut laisser le champ libre pour placer ou enlever la pièce à usiner.
Leur forme permet un montage peu encombrant. Le vérin de bridage pivotant peut être ajusté en hauteur à l’aide du raccord fileté et est adapté à un montage encastré dans le dispositif.

En raison de la fonction double effet du vérin de bridage, le piston est déplacé vers le bas et vers le haut à l’aide de la pression.
La course totale du vérin de bridage pivotant est constituée d’une course d’approche et d’une course de serrage. Au début du processus de serrage, le bras de serrage effectue une course d’approche en pivotant à 90° vers le bas. A la suite de ce mouvement, la course de serrage est linéaire vers le bas. Le serrage de la pièce à usiner doit être exclusivement assuré par la course de serrage.

Caractéristiques techniques

Matière :
Corps de base en aluminium.
Piston en acier.

Finition :
Corps de base anodisé noir.
Piston chromé dur.

Le vérin de bridage pivotant ne doit pas être gêné dans son mouvement de pivotement. F1 = pour une pression de service autorisée max. de 6 bars.

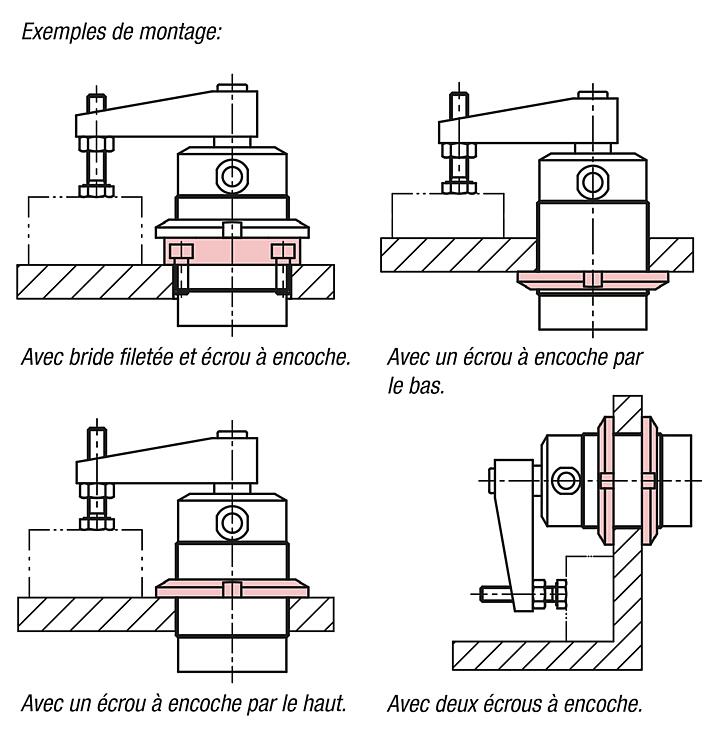

Le vérin de bridage pivotant à visser peut être fixé à l'aide d'un écrou à encoche DIN 70852 (07590-05) ou d'une bride filetée (05610-20).

Le vérin de bridage pivotant ne doit être utilisé qu'avec de l'air lubrifié.

Vis et bague élastique incluses pour la fixation des bras de serrage disponibles en option.

Bras de serrage, écrou à encoche et bride filetée non inclus dans la livraison.

Accessoires :
05620 Bras de serrage pour vérin de bridage pivotant.
07590-05 Écrou à encoche DIN 70852.
05610-20 Bride filetée.

Indication de dessin :
1) Serrage
2) Desserrage
3) Course d'approche
4) Course de serrage
5) Desserré
6) Serré
7) Pivotant à gauche
8) Pivotant à droite
