Double bride pivotante à 90°

lire plus tard

Fiche produit

Description

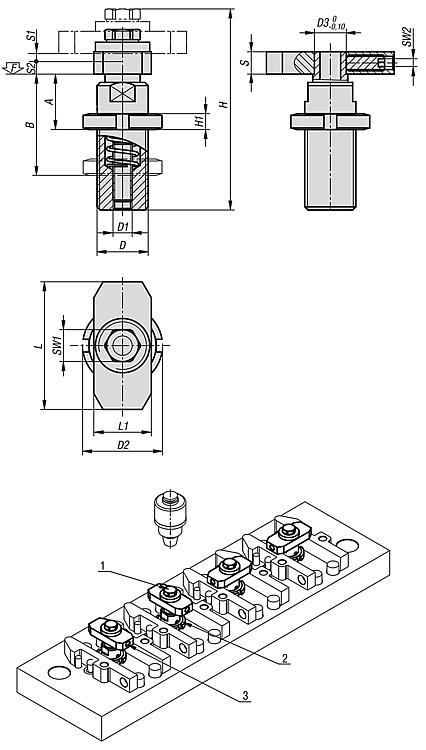

La double bride pivotante à 90° permet de serrer simultanément deux pièces à usiner. Elle pivote à 90° automatiquement lors du serrage ou desserrage.
En fonction de la géométrie des pièces, la double bride peut être remplacée par une double bride sur mesure. Pour assurer un serrage optimal, il est nécessaire de serrer deux pièces simultanément ou de prendre appui sur un support adapté.

Caractéristiques techniques

Matière :
Acier de traitement.
Finition :
Traité et bruni.

Principe fonctionnel :
1. Serrer la vis H au moyen d’un outil manuel ou automatique (veiller à respecter le couple de serrage maximal). Au cours de cette opération, la double bride effectue automatiquement un quart de tour puis entame sa course de serrage.

2. Pour desserrer, procéder en sens inverse. La double bride reprend automatiquement sa position initiale (La vis de pression permet d’ajuster la position angulaire initiale de la double bride).
