Boulon de support fileté autobloquant en inox

lire plus tard

Fiche produit

Description

Ces boulons de support filetés sont utilisés comme éléments porteurs rapides et simples avec leur manille mobile.
En appuyant sur le bouton de dégagement, les segments filetés peuvent être déverrouillés et le boulon de support fileté peut être inséré dans le taraudage ou en être retiré. Lorsque le bouton de dégagement est relâché, les segments filetés se verrouillent en toute sécurité. Le vissage et le dévissage chronophages ne sont donc plus nécessaires, comme c’est par ex. le cas avec un anneau de levage.

La manille pivote à 180°. Le loquet de sécurité dans la manille protège le bouton de dégagement de tout détachement involontaire sous l’effet d’une traction en ligne droite.

La condition préalable à toute utilisation est un taraudage compatible et un matériau d’une résistance adaptée.

Chaque boulon de support fileté est accompagné d’un mode d’emploi détaillé.

Protégé contre la corrosion et résistant aux intempéries.

Certifié par l’organisme TÜV.

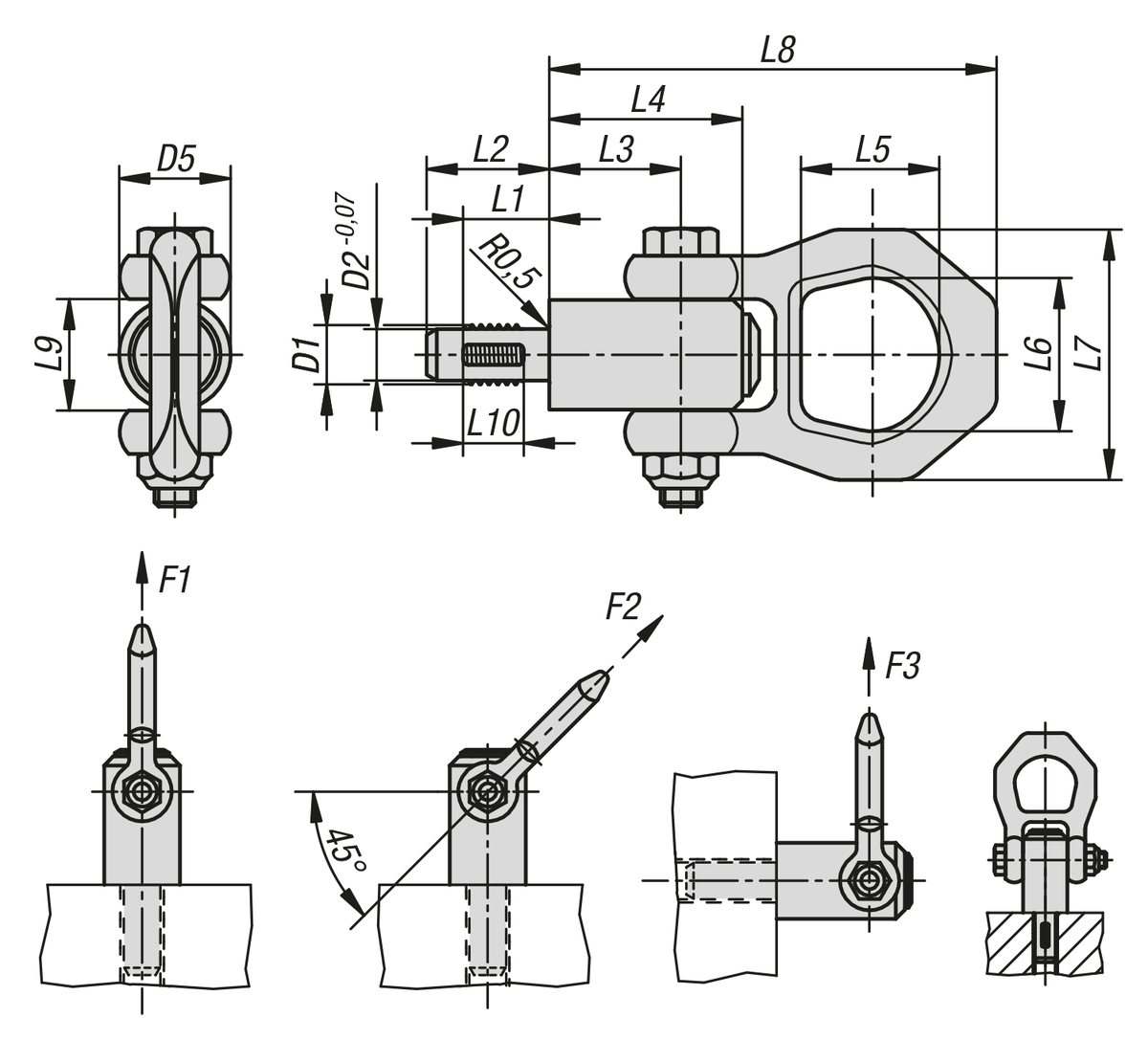

Indications F1, F2 et F3 avec une sécurité quintuple.

Caractéristiques techniques

MATIÈRE
Boulon en inox 1.4542.
Manille en inox 1.4571.
Élément fileté en inox 1.4542.
Bouton-pression en aluminium.
Ressort en inox.

FINITION
Boulon durci par précipitation.
Élément fileté durci par précipitation.
Bouton-pression anodisé orange.

PLAGE DE TEMPÉRATURE
max. +250 °C.

MONTAGE
Montage :
1. Appuyer sur le bouton et le maintenir enfoncé.
2. Insérer le boulon de support fileté.
3. Relâcher le bouton (le bouton doit
retrouver sa position initiale).
4. Visser le boulon de support fileté à la main jusqu'à
ce qu'il repose intégralement sur toute la surface d'appui.
5. Il faut s'assurer que les
segments filetés sont bien enclenchés
dans le filetage de logement.

Démontage :
1. Dévisser le boulon de support fileté d'env. un quart
de tour dans le sens inverse des aiguilles
d'une montre.
2. Appuyer sur le bouton et le maintenir enfoncé.
3. Retirer le boulon de support fileté.
4. Relâcher le bouton.
